Roller Coating Machines

Rollmac is the brand name of Gemata in glass market. Gemata, located in Trissino, Vicenza province, was founded in 1972 and it has become the worldwide leader in the manufacture of leather finishing machines. The company is customer oriented since it establishes a strict collaborative relationship during the pre-sale phase and maintains it with a punctual, fast and specialized post-sale assistance service.

All the products are projected in the company by a research and development office, formed by 12 electronic and mechanical planners who perceive the customers’ needs and translate them, quickly and efficiently, in a satisfying product which is constantly checked and monitored. Rollmac roller coating machines are best for certain wall spandrel glazing printings, satinated glass effects and design printings.

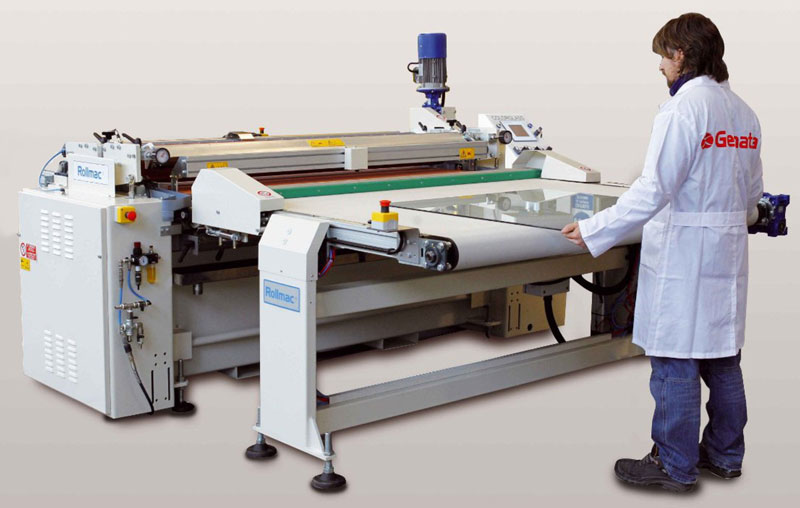

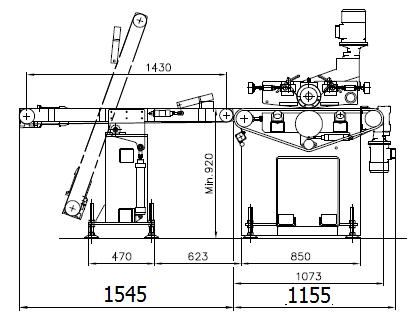

COLORGLASS

ColorGlass is a new single-roller machine, suitable to the enamelling and design printing of glass sheets by means of an engraved cylinder. Thanks to its high versatility and ease of use, Colorglass is the indispensable working tool for in-house laboratory or production lines. With ColorGlass it's possible to easily enamel and print any kind of flat glass on the market with sheet thicknesses from 2 mm. to 25 mm. and sizes from 600 mm. to 2600 mm. Colorglass is suitable from small dimensions such tiles and decorations to big sizes such internall walls, doors and façades. A special rubber roller, laser engraved, is available for the glazing of glass sheets not perfectly levelled, i.e. with depressions and swellings. Laser-engraved design printing rollers are available to create silk-screen effects such dots, geometrical motives etc. As per all the Rollmac machinery, the most important features of Colorglass are the ease of use and the quick (less than 15 minutes) time for colour change.

A basculating feeding conveyor belt is available as optional to ease the transport of sheets with big sizes. On this belt it's also possible to install, as an option, a lining-up device which allows the perfect sheet alignment to the engraved roller, avoiding excess deposit of paint. The main electrical panel is, as usual, installed inside the machine shoulder; it is provided with inverter for the A/C electrical motors control. On the operator's panel are located all the machine controls and the digital colour display. The centesimal regulation of working thickness is displayed on the command board.

Model	Nominal width (mm)	Max working width (mm)
ColorGlass 600	600	600
ColorGlass 1000	1.000	1.000
ColorGlass 1300	1.300	1.280
ColorGlass 1800	1.800	1.780
ColorGlass 2200	2.200	2.180
ColorGlass 2600	2.600	2.580

BROCHURE

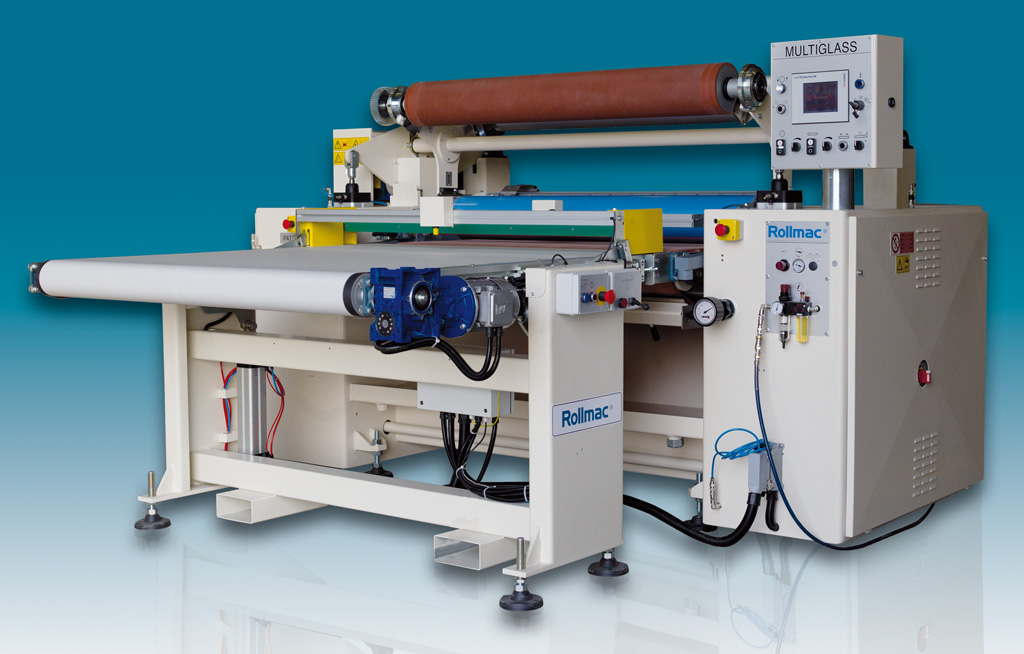

MULTIGLASS

MultiGlass is a new roller machine, suitable to the enamelling and design printing of glass sheets by means of an engraved cylinder. Thanks to its high versatility and ease of use, Colorglass is the indispensable working tool for in-house laboratory or production lines. With MultiGlass it's possible to easily enamel and print any kind of flat glass on the market with sheet thicknesses from 2 mm. to 25 mm. and sizes up to 3400 mm. x 6000 mm. Colorglass is suitable from small dimensions such tiles and decorations to big sizes such internall walls, doors and façades. The sheet transport happens by means of a conveyor belt, made of a special oil/solvent resistant rubber. A special rubber roller, laser engraved, is available for the enamelling of glass sheets not perfectly levelled, i.e. with depressions and swellings. Laser-engraved design printing rollers are available to create silk-screen effects such dots, geometrical motives etc.

As per all the Rollmac machinery, the most important features of Colorglass are the ease of use and the quick (less than 15 minutes) time for colour change. A basculating feeding conveyor belt is available as optional to ease the transport of sheets with big sizes. On this belt it's also possible to install, as an option, a lining-up device which allows the perfect sheet alignment to the engraved roller, avoiding excess deposit of paint. The main electrical panel is, as usual, installed inside the machine shoulder; it is provided with inverter for the A/C electrical motors control. On the operator's panel are located all the machine controls and the digital colour display. The centesimal regulation of working thickness is displayed on the command board.

Model	Nominal width (mm)	Max working width (mm)
MultiGlass 1300	1.300	1.300
MultiGlass 1800	1.800	1.800
MultiGlass 2200	2.200	2.200
MultiGlass 2600	2.600	2.600

BROCHURE

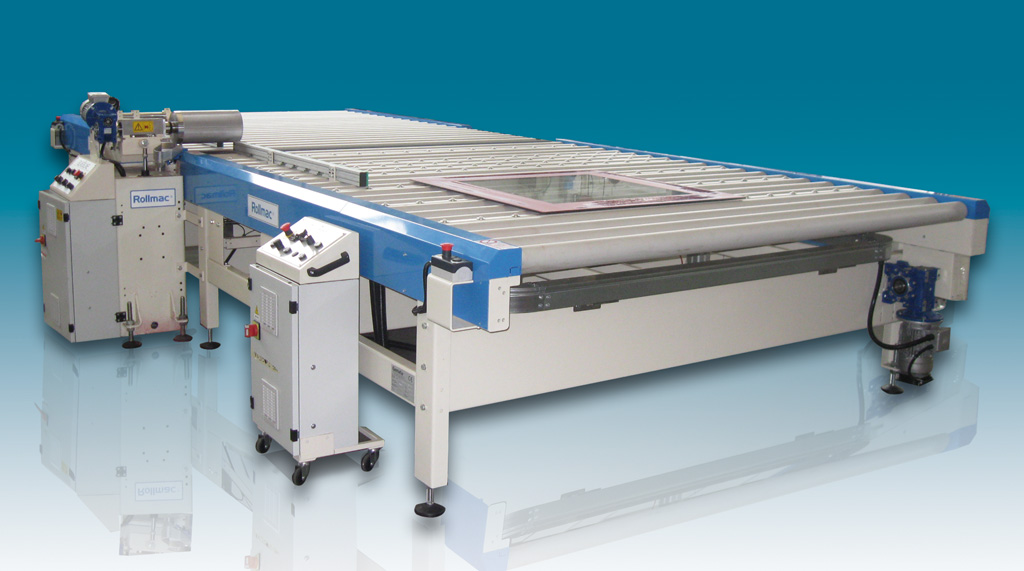

GLASSLINE

GlassLine is a new machine to enamel the edges of float glass sheets by means of a steel engraved cylinder. Glass line has been designed to provide answers to a peculiar need of glasses bound to building and interior decoration, i.e. the coating of a frame on the four edges of the sheet. Frame sizes: min. 5 mm max. 300 mm.

This operation is performed in 4 passes with the return and 90° rotation of the sheet between one pass and the next. After all four sides have been worked, the sheet is sent to the oven for drying. The machines grant the possibility to enamel sheets with thicknesses from 2 mm. to 25 mm. and sizes up to 2.600 mm. In just one pass, a constant and uniform quantity of enamel can be applied up to 400 g/mq.

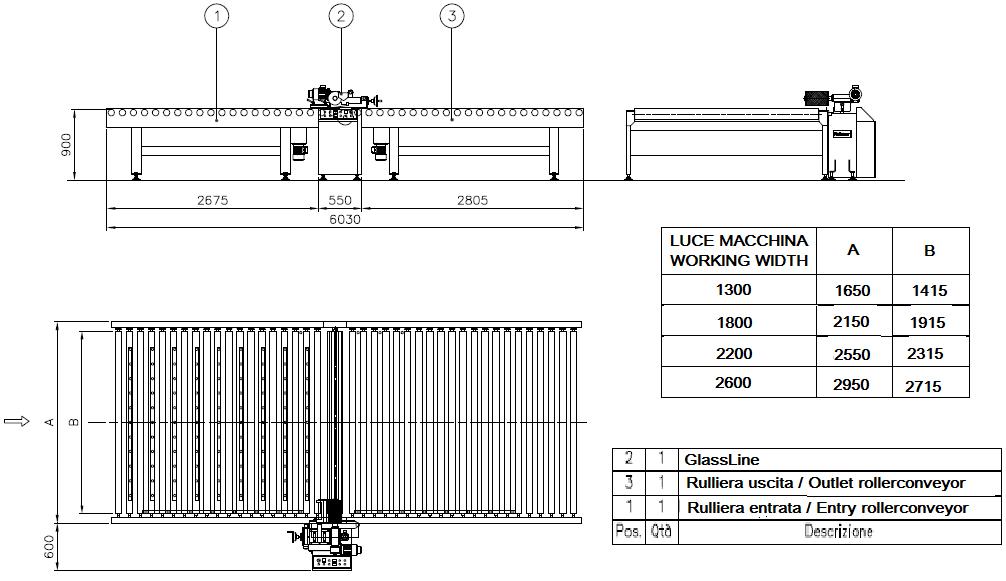

It is possible to coat by ceramic enamels and organic paints. The system is composed by three elements: entry rollercoanveyor, coating module and exit rollerconveyor. To turn and rotate long sheets, it is available a side rollerconveyor, mounted on rails.

Model	Nominal width (mm)	Max sheet size (mm)
GlassLine 1300	1.300	1.300 x 2.100
GlassLine 1800	1.800	1.800 x 2.800
GlassLine 2200	2.200	2.200 x 3.400
GlassLine 2600	2.600	2.600 x 4.000

BROCHURE

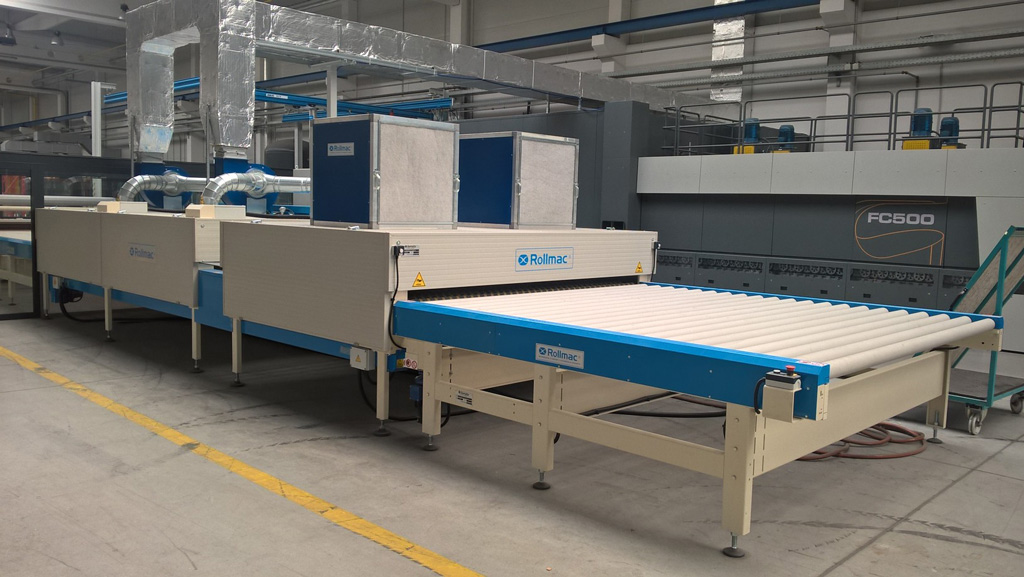

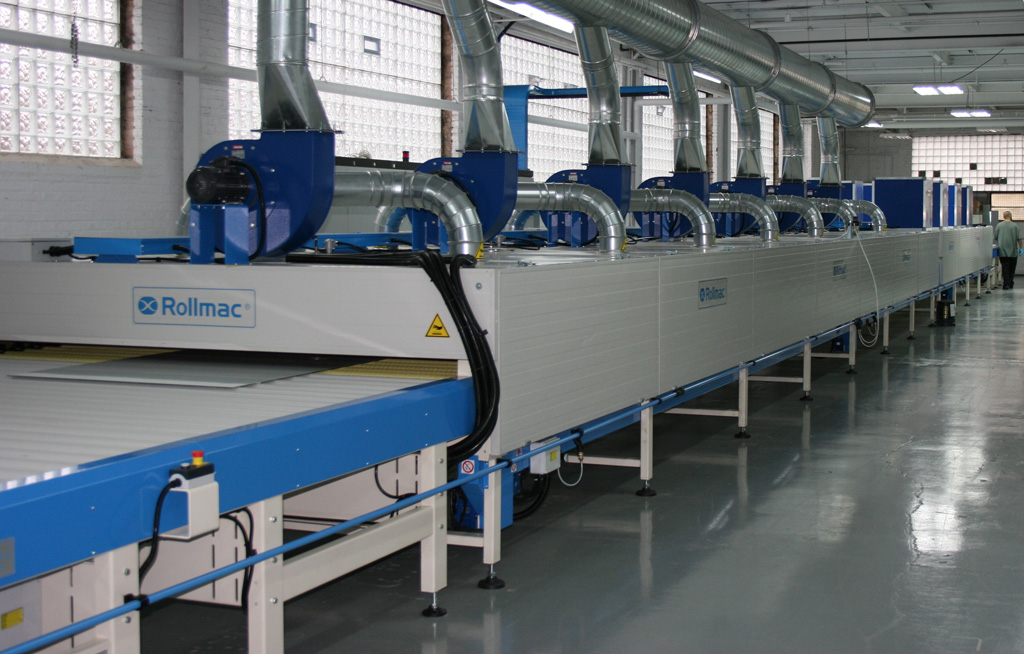

GLASSDRIER – IR

GLASSDRIER-IR is the new curing oven for enameled glas sheets. It combines a very high precision in terms of precision of distribution and setting of drying temperature with strict criteria of energy saving. The oven ha a modular construction, manufactured in different working widths up to 2.600 mm.

Glassdrier IR has been designed with a special care to the easy maintenance and ergonomic aspects. The infra-red lamps are mounted on racks with side extraction for their quick replacement or cleaning. Big openable side panels enable the inspection and cleaning of the oven inside. A fumes exhausting system with adjustable air-locks guarantees the optimal evacuation of the same without unwanted exhaustion of hot air. The glass sheets are conveyed through the oven by motorized rollers with glass fibre coating.

All the oven parameters are managed and supervised by a last generation PLC. As option a ventilation system is available. The same is mainly composed by an electro-ventilator, inverter driven and electrical heat exchanger. The cooling section is composed by forced ventilation of filtered air, distributed over the sheet by air blades blowers.

Working width	1300	1800	2200	2600
Transport speed	1÷6 m/min
Max outer width of each cell	1800 mm	2300 mm	2700 mm	3100 mm
Max. working width	1300 mm	1800 mm	2200 mm	2600 mm
Module length	2250 mm
Max installed heating power of lamps per each module	44 kW	60 kW	73 kW	87 kW
Specific power per square meter	15 kW/m2
Maximum temperature	200°C
Exhauster installed power per each module	2,2 kW
Exhauster capacity (adjustable) for each cell	2800 m3/h
Cooling module installed power	2 x 2,2 kW = 4,4 kW
Cooling module air delivery	2 x 6500 m3/h = 13000 m3/h

BROCHURE

WEB

DESIGN CATALOG

Merdane Baskı Makineleri

Rollmac 1972 yılında İtalya’da kurulmuş olan Gemata firmasının cam sektöründe üretim yapan merdane baskı makinesi markasıdır. Firma kuruluşundan itibaren müşteri odaklı üretim yapısını benimsemiştir. Hızlı ve yüksek kalitede üretim ile birlikte satış sonrası desteğe de çok önem verilmektedir.

Tüm ürünler araştırma geliştirme departmanında çalışan mühendisler tarafından tasarlanır. Müşteri talepleri ve ihtiyaçları tasarımların en önemli çıkış noktalarıdır. Rollmac merdane baskı makineleri düz baskı, sabit desenli baskı ve satine baskılar için ideal çözüm sunmaktadır.

COLORGLASS

COLORGLASS cam üzerine düz yada desenli baskı yapılmasını sağlayan tek merdaneli baskı makinesidir. Kullanım kolaylığı ve yüksek verimliliği ile öne çıkmaktadır. COLORGLASS ile 2mm den 25mm kalınlığına kadar tüm düz camlara baskı yapmak mümkündür. Özel kauçuk merdanesi ile kusursuz bakıya ulaşılır.

Çok çeşitli merdane seçenekleri yanında talebe göre metrekare başına kullanılacak boya miktarı da ayarlanabilmektedir. Baskı hızı dakikada 0,5 metreden 6metreye kadar kullanıcının ihtiyacına uygun olarak değiştirilebilmektedir. Baskı sırasında titreşim önleyici sistem devreye girmektedir. Özel olarak tasarlanmış silindir kilit sistemi ile rulo değişikliği hızla yapılabilir.

Taşıma bandı özel bir kauçuk ile yapılmıştır ve yağ, çözücü madde gibi kimyasallara karşı dayanıklıdır. Gerekli durumlarda kaldırılabilir özel yapıdadır. Ergonomisi ve kullanım kolaylığının ardındaki uzun mühendislik çalışmaları vardır. Aşınma ve yıpranmalara karşı dayanıklıdır, çok az bakıma ihtiyaç duyacak şekilde tasarlanmıştır.

Colorglass baskı sırasında cam üzerine aşırı boya girişini ve çıkış noktalarında taşmaları önleyecek yapıya sahiptir.

Model	Nominal Genişlik (mm)	Maksimum Çalışma Genişliği (mm)
ColorGlass 600	600	600
ColorGlass 1000	1.000	1.000
ColorGlass 1300	1.300	1.280
ColorGlass 1800	1.800	1.780
ColorGlass 2200	2.200	2.180
ColorGlass 2600	2.600	2.580

BROCHURE

MULTIGLASS

Multiglass düz ve desenli baskı yapabilen üç merdaneli baskı makinesidir. Rollmac sektörde edindiği uzun tecrübesini Multiglassın geliştirilmesinde kullanmıştır.

Multiglass ile 2mm den 25 mm kalınlığa kadar her tür düz cama baskı yapmak mümkündür. Uygulanacak camın genişliği üreticilerin tercihlerine göre belirlenmekte, 1.300mm den 2.600mm genişliğe kadar cama baskı yapabilmektedir.

Multiglass ile istenilen kalınlıkta kusursuz baskı yapmak mümkündür. Baskıda istenmeyen boşluklar, atamalar, camın giriş çıkış noktalarında veya yan yüzeyinde boyanın taşması, kaplanmış alanda istenmeyen boya birikintileri gibi problemler bu makine ile yaşanmamaktadır.

Uygun merdane ile tam opak baskılardan satine görünümlü camlara çok çeşitli üretim seçeneklerine sahiptir ve tersine baskı teknolojisi kullanarak m2 de kullanılan baskı malzemesi sarfiyatını büyük ölçüde azaltmaktadır.

Baskı yapılacak camın kalınlığı otomatik olarak ölçülmekte ve merdaneler buna göre ayarlanmaktadır.

Renk değişimi hızlı ve kolayca yapılabilmektedir. 15 dakika gibi kısa bir sürede tüm temizliği yapılabilmekte, renk değiştirilmekte ve cam kalınlığı ayarlanıp yeni merdane ile baskıya geçilebilmektedir.

Multiglass ana baskı makinesi ve giriş konveyöründen (opsiyonel) oluşmaktadır. Titreşim önleyici özel bir sisteme sahiptir.

Taşıma bandı özel bir kauçuk ile yapılmıştır ve yağ, çözücü madde gibi kimyasallara karşı dayanıklıdır. Gerekli durumlarda kaldırılabilir özel yapıdadır. Temizlik ve bakım işlemleri için eğim verilebilir.

Makinenin ergonomik yapısına ve kullanım kolaylığına büyük önem verilmiştir. Aşınma ve yıpranmalara karşı dayanıklıdır.

Multiglass hem tek başına makine olarak hem de otomatik boyama hatlarında çalışmak üzere düzenlenilmiştir.

Model	Nominal Genişlik (mm)	Maksimum Çalışma Genişliği (mm)
MultiGlass 1300	1.300	1.300
MultiGlass 1800	1.800	1.800
MultiGlass 2200	2.200	2.200
MultiGlass 2600	2.600	2.600

BROCHURE

GLASSLINE

GlassLine Kenar Baskı Makinesi cam plakaların kenarlarını merdane yardımı ile boyayan baskı makinesidir. Cam kenarlarına en az 5 mm, en fazla 300 mm kalınlıkta çerçeve baskı yapılacak şekilde özel olarak tasarlanmıştır. Bu işlemde camın her kenarına birer defa, toplamda 4 geçiş yapılır. Dört tarafın hepsi işlendikten sonra tabaka kurutulması için fırına gönderilir.

Makineler 2 mm. ile 25 mm. arasındaki kalınlıklarda ve eni 2.6000mm. ölçüsüne kadar olan camlar için uygundur. Kenar baskı makinesinde seramik ve organik boya kullanılabilir. Sitem üç öğeden oluşmaktadır; Giriş konveyörü, merdane baskı bölümü ve çıkış konveyörü.

Model	Nominal Genişlik (mm)	Maksimum Plaka Genişliği (mm)
GlassLine 1300	1.300	1.300 x 2.100
GlassLine 1800	1.800	1.800 x 2.800
GlassLine 2200	2.200	2.200 x 3.400
GlassLine 2600	2.600	2.600 x 4.000

BROCHURE

GLASSDRIER – IR Kurutma Fırını

GLASSDRIER-IR ROLLMAC tarafından geliştirilen ve yüksek verimliliği ile öne çıkan kurutma fırınıdır. Cam üzerine uygulanan baskıları kurutmak için kullanılan yenilikçi bu ürün çevre duyarlılığı ön planda tutularak üretilmiştir. GLASSDRIER-IR ile enerji tasarrufu modüler bir sistemle sağlanılır. Çalışma sıcaklığına ulaşıldığında, modüler sistem enerjinin sadece %55’ini kullanarak fırınının çalışmaya devam etmesini sağlar.

GLASSDRIER-IR özel olarak yerleştirilmiş kızıl ötesi lambaları ve açılıp kapanan yan panelleri ile kolay bakım ve temizlik yapılabilecek şekilde tasarlanmıştır.

Taşıma sistemi ısıya dayanıklı malzemeler ile üretilmiştir. Bu sayede hem kolay bakım hem de uzun süreli sağlamlık garanti edilmektedir.

GLASSDRIER-IR modeli ile 1300, 1800, 2200, 2600 mm genişliklerindeki camları yüksek hızda ve kalitede, enerjiden tasarruf ederek kurutmak mümkündür.

GLASSDIER-IR'nin soğutma bölümü ile kurutma işleminden sonra camın soğutulur. Elle ya da otomatik olarak camlar fırından tahliye edilebilir.

GLASSDRIER-IR modülünün küçük ebatta, yüksek verimlilik sağlayan yapısına özel kızıl ötesi lambaları sayesinde ulaşılmıştır. Bu lambalar ile enerji tasarrufu sağlanırken aynı zamanda yüksek performanslı ısı üretilebilmektedir.

GLASSDRIER-IR'yi öne çıkaran özellikleri:

• Elektronik sıcaklık algılama sistemi ile camın her yerinde dengeli ve eşit kurutma sağlar.
• Uygun duman tahliye sistemi sayesinde ısı kaybına sebep olmadan duman çıkışı sağlanmaktadır.
• Özel elektronik sistemi ile istenen sıcaklığa çok kısa sürede ulaşılabilmektedir.
• Fırın kullanılmadığında lambaları bekletme konumuna alan otomatik enerji tasarruf sistemi vardır.

Çalışma Genişliği	1300	1800	2200	2600
Taşıma Hızı	1÷6 m/min
Her Hücre için Maksimum Harici Genişlik	1800 mm	2300 mm	2700 mm	3100 mm
Maksimum Çalışma Genişliği	1300 mm	1800 mm	2200 mm	2600 mm
Modül Uzunluğu	2250 mm
Her Modül için Lambalara Yüklenen Maksimum Isıtma Gücü	44 kW	60 kW	73 kW	87 kW
Her Metre Karedeki Özel Güç	15 kW/m2
Maksimum Sıcaklık	200°C
Her Modülde Güc Yükleme Aspiratörü	2,2 kW
Her Hücredeki Aspiratör Kapasitesi (Ayarlanabilir)	2800 m3/h
Soğutma Modülü Güc Yüklemesi	2 x 2,2 kW = 4,4 kW
Soğutma Modülü Hava Dağıtımı	2 x 6500 m3/h = 13000 m3/h

BROCHURE

WEB

DİZAYN KATALOĞU
