Yalıtım Camı Ünitelerinde Tahribatsız Gaz Ölçümü

Yalıtım Camı Ünitesinin (IGU) yalıtımının arttırılması, cam paneller arasındaki ara boşluğa argon veya kripton gazı uygulanması ile sağlanır. Bu gazlar, yalıtım camı ünitelerindeki ısı iletimini en aza indirir ve low-e kaplamalı cam ile birlikte uygulandığında pencerenin U değerinin iyileşmesine katkı sağlar. Yalıtım camı ünitelerinde U değerinin korunması, ünitenin ara boşluğuna doldurulan gazın seviyesinin sabit tutulması ile mümkündür.

Sparklike'ın bozmadan ölçüm yapan teknolojisi ile çift ve üçlü camlı yalıtım camı ünitelerindeki gaz konsantrasyonunun gerek üretim sırasında gerek montaj alanlarında üniteye zarar vermeden ölçümü mümkündür.

Sparklike ölçüm cihazları çift cam üreticilerinin, pencere ve kapı üreticilerinin ve inşaat denetçilerinin kullanımına uygundur.

Sparklike Handheld™ cihazlarının teknolojisi Plazma Emisyon Spektroskopisine dayanmaktadır. Sparklike Laser™ cihazları ise Lazer Teknolojisini (TDLAS) temel alır.

Ürünler

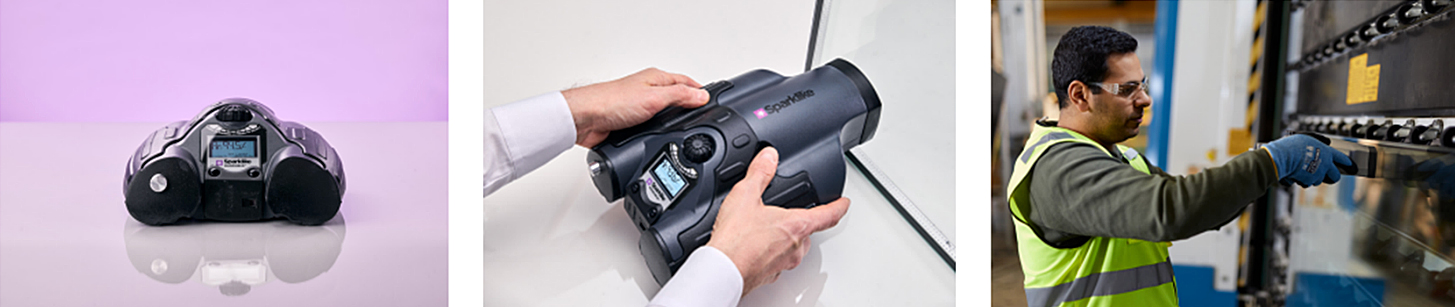

Sparklike Handheld™ – Tahribatsız Yalıtım Gazı Ölçüm Cihazı

Sparklike Handheld 3.0, ile yalıtım camı ünitesindeki gaz miktarının hızlı bir şekilde tespiti mümkündür. Küçük boyutu kullanım avantajı sağlar. Cihazın ünitenin karşısında tutularak düğmeye basılması yeterlidir. Yüksek doğrulukla anında sonuç alınır.

Ölçümde kullanılan teknoloji plazma emisyon spektroskopisine dayanmaktadır. Uygulamada yalıtım ünitesi ara boşluğuna yüksek voltajlı bir kıvılcım indüklenir ve bunun sonucunda oluşan ışık emsiyonu ile analiz yapılır.

Cihaz taşınabilir ve pille çalışır, 2 saniyelik ölçüm süresiyle kullanımı pratik ve hızlıdır. Cihaz ile;

• Gaz miktarı kolaylıkla belirlenir.
• Çoklu ölçümler sayesinde yüksek tekrarlanabilirlik ve doğruluk sağlanır.
• Üretim sürecinin herhangi bir noktasında ölçüm yapılabilir.
• Kolay kullanıcı arayüzüne sahiptir.
• Veri kaydı mümkündür.
• Ölçüm verileri ölçümden sonra da kullanılabilir.

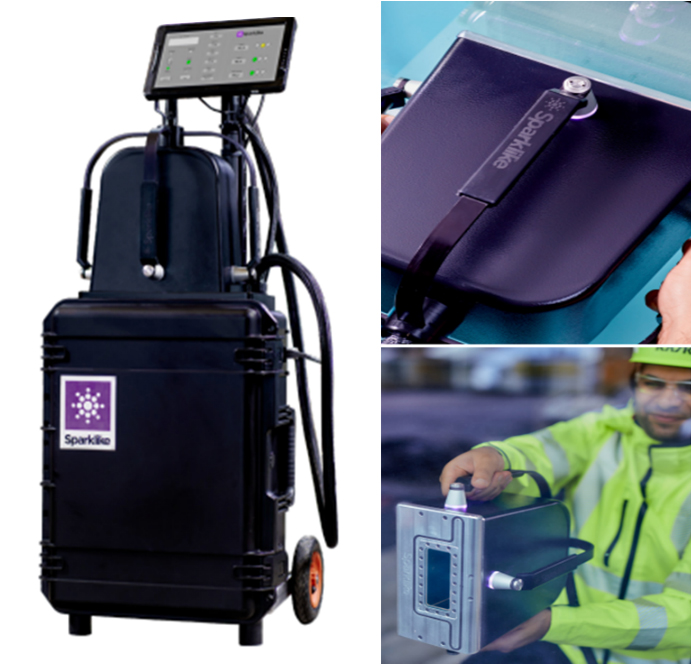

Sparklike Laser Portable™ – Tahribatsız Yalıtım Gazı Ölçüm Cihazı

Sparklike Laser Portable™ 2.1, çift ve üçlü camlı yalıtım camı ünitelerindeki gaz konsantrasyonunu ölçer. Yalıtım camı ünitesindeki gaz seviyesi, kolay manevra kabiliyeti sağlayan kompakt taşıma ünitesi sayesinde üretim sürecinin herhangi bir safhasında, inşaat sahasında veya kurulumdan sonra ölçülebilir.

Işık sinyalleri ve kolay kullanıcı arayüzü sayesinde kolaylıkla ölçüm yapılabilir. Farklı pozisyonlarında ölçümde kolaylıkla kullanılır.

• Yalıtım gazı konsantrasyonunu, cam plakalarının kalınlıklarını, ara boşluk ve toplam yalıtım camı ünitesinin kalınlığını doğru bir şekilde ölçer.
• Patentli TDLAS lazer teknolojisine sahiptir.
• Kalıntı oksijen miktarını ölçer — herhangi bir yalıtım gazının ölçümü mümkündür.
• Çift pilli taşınabilir cihaz — 5–8 saat kablosuz çalışma.
• Uzaktan bağlantıyla teknik destek sağlanır.
• Takip ve kanıt olarak kullanılmak üzere temel bir özellik olarak barkod okuyucu mevcuttur.
• Ölçüme yardımcı olmak için daha büyük 12 inch ( 30,5 cm) dokunmatik ekran mevcuttur.

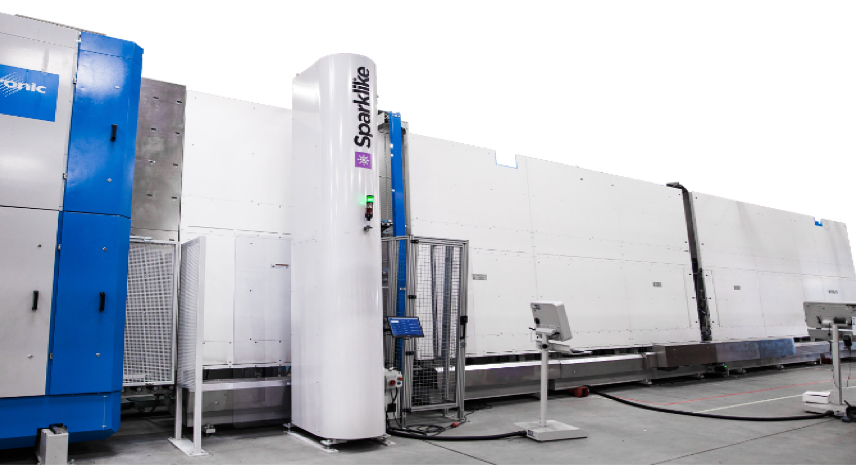

Sparklike Laser Integrated™ – Yalıtım Camı Üretim Hattına Entegre, Tahribatsız Yalıtım Gazı Ölçüm İstasyonu

Sparklike Laser Integrated™, yalıtım camı üretim hattına entegre edilmiş otomatik yalıtım gazı ölçüm istasyonudur. Yalıtım camı ünitelerinde gaz konsantrasyonunu ölçmenin yanı sıra olası aşırı dolumun izlenmesine yardımcı olur ve bütil kullanımını optimize eder. Lazer Entegre sonuçlarıyla süreci optimize etmek ve kapsamlı kalite kontrolü ile gereksiz maliyetleri azaltmak mümkündür.

Yalıtım Ünitesi Üretim Hattına Otomatik Entegrasyon

Sparklike Laser Integrated™, ikili ve üçlü yalıtım camı ünitelerdeki yalıtım gazı konsantrasyonunu ölçer. Kaplamalar üzerinden de ölçüm yapılabilmekte olup lamine camların ve ara boşlukların tek tek ölçümü mümkündür. Entegrasyon herhangi bir yalıtım camı montaj hattına yapılabilir. Sistemin kurulumu için çift cam üretim hattı boyunca 700 mm boş alan ve düz zemine ihtiyaç vardır. Ayrıca eksiksiz anahtar teslimi kurulumu mevcuttur.

BROCHURE 1

BROCHURE 2

WEB

Non-destructive Insulating Gas Measurement

Enhancing the insulation of Insulating Glass Unit (IGU) is achieved by using argon or krypton between glass panes. These gases minimize heat conduction within the IGU and when coupled with a low-emissivity (low-e) glass coating, these gases contribute to lowering the window’s U-value. To maintain the U-value of IGUs, manufacturers must ensure that the gas content in the cavity between the panes of glass remains as high as possible throughout the life cycle of the product.

Sparklike’s non-invasive technology measure gas concentration of double and triple glazed IGUs on production or on-site without breaking the glass.

Sparklike devices suit multiple purposes of insulating glass manufacturers, window and door manufacturers, and construction inspectors.

The technology for Sparklike Handheld™ devices is based on Plasma Emission Spectroscopy. Sparklike Laser™ devices, on the other hand, are based on Laser Technology (TDLAS).

Products

Sparklike Handheld™ – Non-destructive Insulating Gas Measurement Device

Sparklike Handheld 3.0 gives the advantage of quick and accurate detection of insulating gas. Its small size provides advantage of use. Simply place the device in front of the unit and press the button. Instant results are obtained with high accuracy.

Technology is based on plasma emission spectroscopy. A high voltage spark is induced into the insulating unit cavity resulting in a light emission which is observed and analyzed further.

The device is portable and battery operated, thus being practical and quick to use with a measurement time of 2 seconds!

• The gas filling process is easily verified.
• The device is portable and battery-operated.
• High repeatability and accuracy due to multiple measurements.
• Measurement can be done at any point in the production process.
• Easy user interface
• Data logging
• Measured units can be used after measuring.

Sparklike Laser Portable™ – Non-destructive Insulating Gas Measurement Device

Sparklike Laser Portable™ 2.1 measures insulating gas concentration on triple and double-glazed units. IGUs gas concentration levels can be measured at any point in the production process, at the construction site, or after installation due to its compact trolley unit for easy manoeuvrability.

Everyone can measure due to understandable light signals and easy user interface. Easy to handle in different measuring positions.

• Measures accurately the insulating gas concentration, glass thicknesses, cavity thicknesses, and overall IG Units thickness.
• Patented TDLAS technology.
• Measures the residual oxygen — any insulating gas can be checked.
• Çift pilli taşınabilir cihaz — 5–8 saat kablosuz çalışma.
• Portable device with dual battery — 5–8 hours cordless operation.
• Technical support with remote connection.
• Barcode reader included as a basic feature to trace your IG units and provide proof to your customers.
• Bigger 12” touch screen to help with measuring.

Sparklike Laser Integrated™ – Non-destructive Insulating Gas Measurement Station Integrated to the IG-line

Sparklike Laser Integrated™ is an automated insulating gas measurement station, which is integrated in the IG production line. In addition to measuring the gas concentration of IGUs, it helps with monitoring possible over fill and optimizes the use of butyl. With Laser Integrated results, it is possible to optimize the process and cut unnecessary costs by its comprehensive quality control.

AUTOMATED INTEGRATION TO IG-LINE

Sparklike Laser Integrated™ measures the insulating gas concentration on triple and double glazed units. Measurement can be done also through coatings, and laminated glasses and cavities are measured individually. The integration can be made to any insulating glass assembly line. To install the device flat floor and 700 mm free area is needed within the IG-line. A complete turn-key installation is also available.
